8.1  TD75型皮带式输送机

简要介绍

        TD75型通用固定皮带式输送机是一种输送量大、运行费用低、使用范围广的输送设备，该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机输送，也可多台或与其它输送（给料）设备组成水平或倾斜输送系统。

皮带式输送机的使用环境温度为－10℃～+40℃，输送物料温度根据输送带的不同而不同，普通输送带输送物料温度一般不高于60℃，耐热橡胶带可输送120℃以下的较高温度物料，温度更高时不宜采用胶带输送机。当输送酸性、碱性、油类物料及具有有机溶剂性质的物料时，需选用耐油、耐酸碱的橡胶带或塑料带。

规格型号与技术性能

        注：1、较长的水平输送机，应较高的带速，输送机倾角愈大、输送距离愈短则带速应愈低；

        2、表中的输送量Q值，是在γ=1.0t/m3、C＝1.0、ρ＝30°时的计算值，γ值、C值改变时Q应按比例增减，动堆积角ρ改变时Q应乘以修正系数i。

        3、常见物料的容重γ与动堆积角ρ

        ①  物料容重和堆积角随物料水份、粒度等的不同而差异，准确值以实测为准，本表仅供参考；

        ②  表中数值ρ为动堆积角，一般为静堆积角的70%。

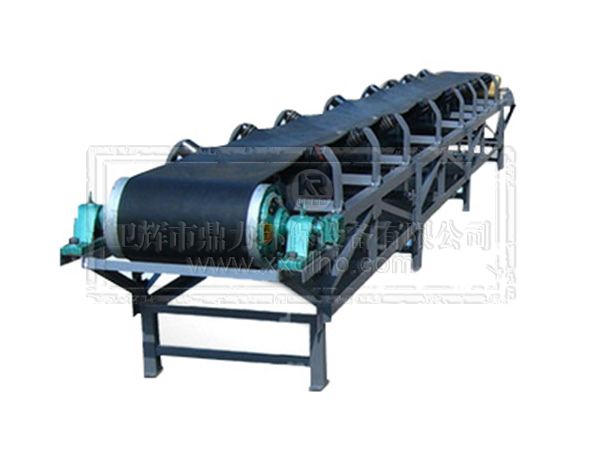

配图

8.2  DTⅡ型皮带输送机

简要介绍

        DTⅡ型固定式带式输送机是通用型系列产品，可广泛应用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业，由单机或多机组合成运输系统来输送物料，可输送松散密度为500～2500kg/m3的各种散状及成件物品。

        DTⅡ型带式输送机适用的工作环境温度一般为－25～+40℃，对于在特殊环境中工作的带式输送机，如果具有耐热、耐寒、防水、防腐、防爆、阻燃等条件要求时，可采用相应的防护措施。

        DTⅡ型与TD75型皮带输送机的区别：

        1、TD75是以棉帆布带做为牵引和承载构件的，各个部件相对较小，滚筒许用扭矩是按棉帆布带的额定抗拉强度定的，并不是滚筒的许用扭矩；

        2、DTⅡ是介于TD75与GX钢丝绳芯带式输送机之间的一种输送设备，各主要部件都与国际标准接轨，同时将现场焊接改为螺栓连接。

规格型号与技术性能

        注：1、输送能力IV值是按水平运输、动堆积角θ为20°、托辊槽角λ为35°时计算的；

        2、表中带速4.5m/s为非标准值，一般不推荐选用；

        3、输送带强度：棉帆布带56N/ mm·层，尼龙、聚酯帆布带100～300N/mm·层，钢丝绳芯带ST680～ST2000N/mm。

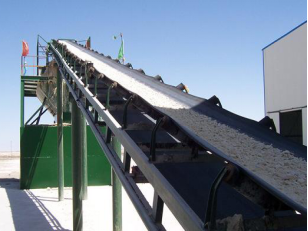

配图
