简要介绍
LDMC系列气箱脉冲袋式除尘器是结合现场实情研制开发的新型**袋式除尘设备，它集分室反吹和脉冲喷吹袋式除尘器的优点为一体，克服了分室反吹的清灰动能不足、喷吹脉冲的清灰与过滤同时进行的缺陷，扩大了袋式除尘设备的应用范围。
LDMC系列气箱脉冲袋式除尘器以其**的性能服务于矿山、建材、冶金、机械、电力、水泥、化工、木工等行业，为消除粉尘污染、维护企业形象、提升环境质量发挥着**的作用。
技术特点
（1）对粉尘浓度适应性强。在入口浓度为1～1300 g/Nm3的工况环境中均能直接出色地完成除尘任务，无需设置如旋风除尘器等一级除尘器设备，完全能满足排放浓度≤50 mg/Nm3的国家标准要求；
（2）采用分室离线清灰方式。避免了在线式清灰产生的粉尘二次飞扬、再吸附等现象及单排喷吹的“高破袋率”现象，又不影响设备连续正常运行，在提高了清灰效果的同时延长了滤袋使用寿命；
（3）采用“滤袋自锁密封装置”技术。提高了设备与滤袋间的密封性，降低了漏风率，提高了除尘效率；
（4）采用分室气箱式结构。降低了设备的局部阻损，且在连续生产的场合，允许不停机更换滤袋；
（5）具有分室滤袋检漏功能。在设备运行时能方便判断破损滤袋所处的位置，为更换滤袋提供了方便；
（6）电磁脉冲阀采用双膜片结构。控制灵敏，效率高，使用寿命长；
（7）采用可调式定时、定压差控制；
（8）主机模块化制作，可实现现场快速安装并投入使用。
选型原则
确定使用温度→确定气体成份及粉尘性质→确定处理风量及系统负压值→确定入口含尘浓度及排放要求→计算除尘器型号→确定设备运行阻力→确定清灰压力及耗气量→确定风机型号及功率→确定抽风管道口径及长度。
规格型号与技术性能
LDMC32系列袋除尘器性能表
处理风量m3/h | 入口浓度g/Nm3 | 排放浓度mg/Nm3 | 压力损失 Pa | 壳体承压Pa | 室数 (个) | 滤袋数(条) | 过滤面积m2 | 机重 kg | |
LDMC32-3 | 6900 | ＜200 | ≤50 | 1470-1770 | -5000 | 3 | 96 | 96 | 3135 |
LDMC32-4 | 9200 | ＜200 | ≤50 | 1470-1770 | -5000 | 4 | 128 | 128 | 3838 |
LDMC32-5 | 11500 | ＜200 | ≤50 | 1470-1770 | -5000 | 5 | 160 | 160 | 4442 |
13800 | ＜500 | ≤50 | 1470-1770 | -5000 | 6 | 192 | 192 | 4858 | |
LDMC32-2×4 | 18400 | ＜1000 | ≤50 | 1470-1770 | -5000 | 8 | 256 | 256 | 7547 |
LDMC32-2×5 | 23000 | ＜1000 | ≤50 | 1470-1770 | -5000 | 10 | 320 | 320 | 8460 |
LDMC32-2×6 | 27600 | ＜1000 | ≤50 | 1470-1770 | -5000 | 12 | 384 | 384 | 9543 |
LDMC64系列袋除尘器性能表
处理风量m3/h | 入口浓度g/Nm3 | 排放浓度mg/Nm3 | 压力损失 Pa | 壳体承压Pa | 室数 (个) | 滤袋数(条) | 过滤面积m2 | 机重 kg | |
LDMC64-3 | 13800 | ＜1200 | ≤50 | 1470-1770 | -5000 | 3 | 192 | 192 | 5645 |
LDMC64-4 | 18400 | ＜1200 | ≤50 | 1470-1770 | -5000 | 4 | 256 | 256 | 7527 |
LDMC64-5 | 23000 | ＜1200 | ≤50 | 1470-1770 | -5000 | 5 | 320 | 320 | 8842 |
LDMC64-6 | 27600 | ＜1200 | ≤50 | 1470-1770 | -5000 | 6 | 384 | 384 | 10225 |
LDMC64-7 | 32200 | ＜1200 | ≤50 | 1470-1770 | -5000 | 7 | 448 | 448 | 11100 |
LDMC64-8 | 36800 | ＜1200 | ≤50 | 1470-1770 | -5000 | 8 | 512 | 512 | 12500 |
LDMC96系列袋除尘器性能表
处理风量m3/h | 入口浓度g/Nm3 | 排放浓度mg/Nm3 | 压力损失 Pa | 壳体承压Pa | 室数 (个) | 滤袋数(条) | 过滤面积m2 | 机重 kg | |
LDMC96-4 | 27600 | ＜1200 | ≤50 | 1470-1770 | -5000 | 4 | 384 | 384 | 9622 |
LDMC96-5 | 34500 | ＜1200 | ≤50 | 1470-1770 | -5000 | 5 | 480 | 480 | 12833 |
LDMC96-6 | 41400 | ＜1200 | ≤50 | 1470-1770 | -5000 | 6 | 576 | 576 | 14223 |
LDMC96-7 | 48300 | ＜1200 | ≤50 | 1470-1770 | -5000 | 7 | 672 | 672 | 15042 |
LDMC96-8 | 55200 | ＜1200 | ≤50 | 1470-1770 | -5000 | 8 | 768 | 768 | 16524 |
LDMC96-9 | 62100 | ＜1200 | ≤50 | 1470-1770 | -5000 | 9 | 864 | 864 | 17905 |
LDMC96-2×5 | 69000 | ＜1200 | ≤50 | 1470-1770 | -5000 | 10 | 960 | 960 | 23439 |
LDMC96-2×6 | 82800 | ＜1200 | ≤50 | 1470-1770 | -5000 | 12 | 1152 | 1152 | 25200 |
LDMC96-2×7 | 96600 | ＜1200 | ≤50 | 1470-1770 | -5000 | 14 | 1344 | 1344 | 29400 |
LDMC96-2×8 | 110400 | ＜1200 | ≤50 | 1470-1770 | -5000 | 16 | 1536 | 1536 | 33600 |
LDMC96-2×9 | 124200 | ＜1200 | ≤50 | 1470-1770 | -5000 | 18 | 1728 | 1728 | 37800 |
LDMC96-2×10 | 138000 | ＜1200 | ≤50 | 1470-1770 | -5000 | 20 | 1920 | 1920 | 42000 |
LDMC128系列袋除尘器性能表
处理风量m3/h | 入口浓度g/Nm3 | 排放浓度mg/Nm3 | 压力损失 Pa | 壳体承压Pa | 室数 (个) | 滤袋数(条) | 过滤面积m2 | 机重 kg | |
LDMC128-6 | 67300 | ＜1300 | ≤50 | 1470-1770 | -6800 | 6 | 768 | 936 | 20224 |
LDMC128-9 | 100900 | ＜1300 | ≤50 | 1470-1770 | -6800 | 9 | 1152 | 1405 | 26400 |
LDMC128-10 | 112100 | ＜1300 | ≤50 | 1470-1770 | -6800 | 10 | 1280 | 1561 | 31732 |
LDMC128-2×6 | 134560 | ＜1300 | ≤50 | 1470-1770 | -6800 | 12 | 1536 | 1874 | 36000 |
LDMC128-2×7 | 157000 | ＜1300 | ≤50 | 1470-1770 | -6800 | 14 | 1792 | 2186 | 43900 |
LDMC128-2×8 | 179400 | ＜1300 | ≤50 | 1470-1770 | -6800 | 16 | 2048 | 2498 | 50000 |
LDMC128-2×9 | 201900 | ＜1300 | ≤50 | 1470-1770 | -6800 | 18 | 2304 | 2810 | 55400 |
LDMC128-2×10 | 224300 | ＜1300 | ≤50 | 1470-1770 | -6800 | 20 | 2560 | 3123 | 60000 |
LDMC128-2×11 | 247600 | ＜1300 | ≤50 | 1470-1770 | -6800 | 22 | 2816 | 3435 | 65400 |
LDMC128-2×12 | 269100 | ＜1300 | ≤50 | 1470-1770 | -6800 | 24 | 3072 | 3748 | 72000 |
LDMC128-2×13 | 291600 | ＜1300 | ≤50 | 1470-1770 | -6800 | 26 | 3328 | 4060 | 78000 |
LDMC128-2×14 | 314000 | ＜1300 | ≤50 | 1470-1770 | -6800 | 28 | 3584 | 4372 | 84000 |
LDMC128-2×15 | 336400 | ＜1300 | ≤50 | 1470-1770 | -6800 | 30 | 3840 | 4685 | 90000 |
常用滤布规格及性能
滤料名称 | 克重 g/m2 | 厚度 mm | 使用温度 ℃ | 断裂强度 N/5×20cm | 断裂伸长 % | 透气 m3/m2min | |||
连续 | 瞬间 | 纵向 | 横向 | 纵向 | 横向 | ||||
涤纶针刺毡 | 500 | 1.7 | 130 | 150 | 800 | 1000 | 35 | 50 | 10±3 |
丙纶针刺毡 | 550 | 2.2 | 90 | 110 | 800 | 1000 | 35 | 40 | 10±3 |
抗静电涤纶针刺毡 | 500 | 1.7 | 130 | 150 | 1000 | 1100 | 35 | 40 | 10±3 |
亚克力针刺毡 | 500 | 1.7 | 130 | 140 | 140 | 100 | 35 | 40 | 10±3 |
后处理 | 烧毛、压光、热定型、防水防油、覆膜处理 | ||||||||
应用领域 | 矿山、建材、钢铁、水泥、冶炼、化工，滤料过滤阻力小、使用周期长 | ||||||||
聚苯硫醚（PPS）过滤毡 | 450 | 1.6 | 190 | 232 | 1150 | 1200 | 30 | 30 | 18 |
500 | 1.8 | 190 | 232 | 1200 | 1300 | 30 | 30 | 15 | |
550 | 2.0 | 190 | 232 | 1200 | 1400 | 30 | 30 | 12 | |
后处理 | 高温热压及烧毛、拒水、防油处理、涂层 | ||||||||
应用领域 | 燃煤锅炉、垃圾焚烧炉、电厂粉煤灰等环境下优先选用，耐酸碱腐蚀，*限氧指数34-35，在含氧量15%或以下的场合均可适用 | ||||||||
美塔斯针刺毡 | 500 | 2.0 | 204 | 240 | 900 | 1100 | 35 | 50 | 10±3 |
后处理 | 烧毛、压光、热定型、防水防油、覆膜处理 | ||||||||
应用领域 | 炼铁高炉煤气、水泥旋转窑、沥青行业干燥旋转窑、燃煤锅炉，本材料不自燃、不助燃 | ||||||||
P84针刺毡 | 500 | 2.0 | 250 | 300 | 2000 | 2200 | 50 | 50 | 10±3 |
后处理 | 烧毛、压光、热定型、防水防油、覆膜处理 | ||||||||
应用领域 | 垃圾焚化炉、钢铁、水泥、冶金碳黑，抗酸碱性强，可用于PH2-12的场合 | ||||||||
玻璃纤维针刺毡 | 900 | 1.8-2.0 | 260 | 280 | 1300 | 1300 | 15-30 | ||
后处理 | 专用配方后整理 | ||||||||
应用领域 | 碳黑、冶金、钢铁、燃煤锅炉、水泥、沥青混凝土搅拌、垃圾焚烧等行业的高温烟气 | ||||||||

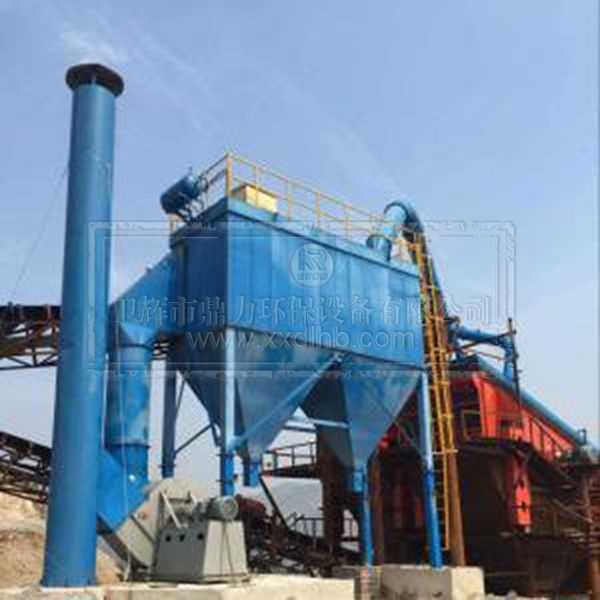

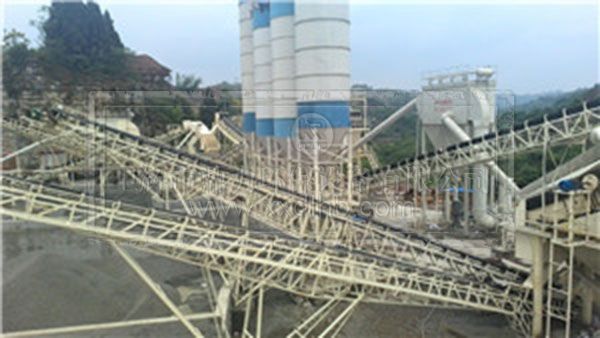

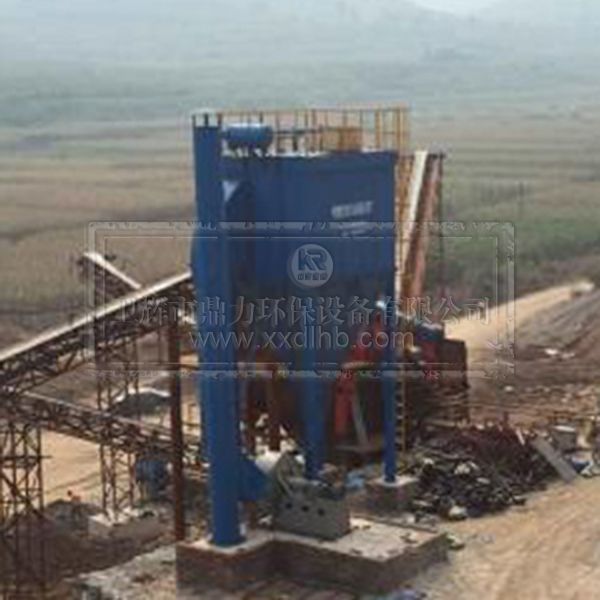

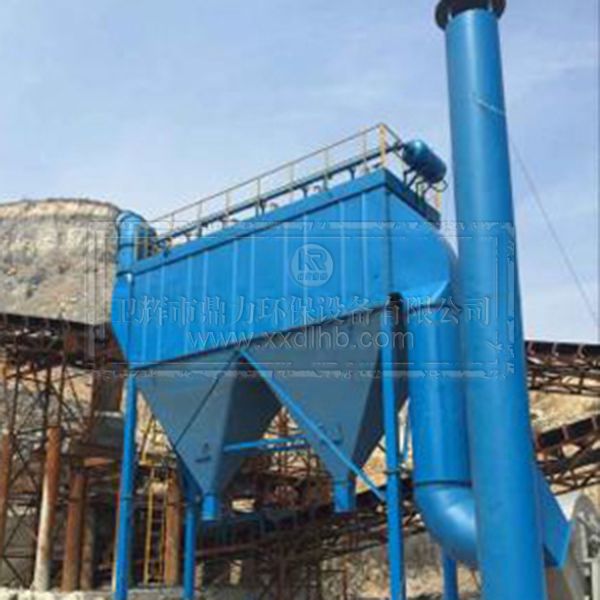

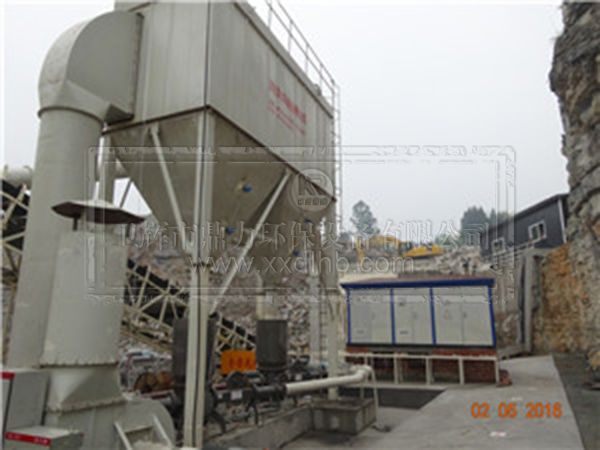

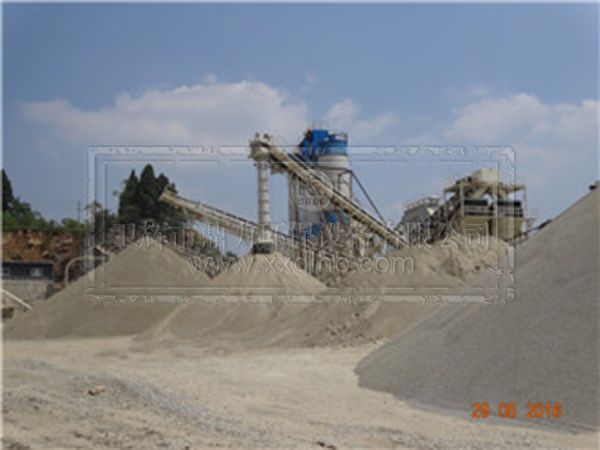

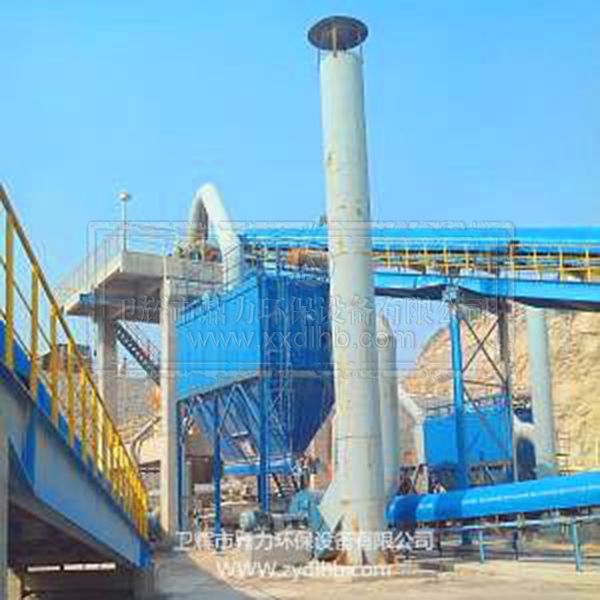

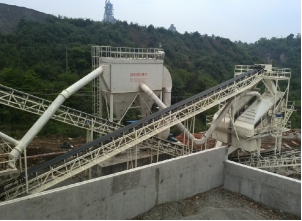

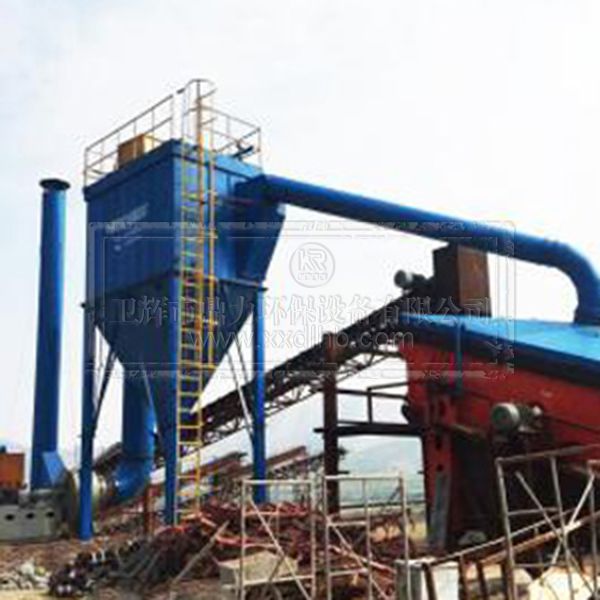

配图
