10.1 FU型链式输送机
简要介绍
FU型链式输送机是一种用于水平（或倾斜≤15°）输送粉状、小粒状物料的环保型、节能型设备，具有设计合理、使用寿命长、运转可靠、节能**、密封、安全且维修方便等优点。可广泛用于建材、矿山、化工、火电、粮食加工、冶金、港口等行业。
工作原理
散料具有内摩擦和压力的特性，它在机械内受到输送链在其运动方向的拉力，使其内部压力增加，颗粒之间的内摩擦力增大，在水平输送时，这种内摩擦力保证了料层之间的稳定状态，物料应随输送链一起向前运动，当料层高度与机槽宽度的比值满足一定条件时，料流是稳定的，料速约等于链速。
规格型号与技术性能
机型 | 机槽宽度mm | 理想粒度mm | 10％**大粒度mm | 输出链运行速度（m/min） | **大输送斜度 | 物料 **大湿度 | ||||||
11 | 13.5 | 17 | 18.6 | 21 | 23 | 28 | ||||||
输送量max（m3/h） | ||||||||||||
FU150 | 150 | ＜4 | ＜8 | 10 | 12 | 15 | 16 | 18 | 20 | 25 | ≤15° | ≤5%（以手捏成团，撤手后仍能松散为度） |
FU200 | 200 | ＜5 | ＜10 | 17 | 21 | 27 | 29 | 33 | 36 | 43 | ||
FU270 | 270 | ＜7 | ＜14 | 31 | 38 | 48 | 53 | 60 | 65 | 80 | ||
FU350 | 350 | ＜9 | ＜18 | 53 | 64 | 81 | 89 | 100 | 110 | 133 | ||
FU410 | 410 | ＜11 | ＜22 | 72 | 88 | 111 | 122 | 137 | 150 | 183 | ||
FU500 | 500 | ＜13 | ＜26 | 107 | 131 | 166 | 182 | 204 | 225 | 273 | ||
FU600 | 600 | ＜15 | ＜30 | 155 | 189 | 239 | 261 | 295 | 323 | 400 | ||
注：1、在同样输送量下，选择较大机型可使链速降低，从而延长使用寿命，但输送量不宜太小，当实际输送量低于该机输送能力30％时，会发生料层过薄，造成空转，反而增加磨损；
2、附表 倾角折扣系数
倾角 | 0~2.5° | 2.5~5° | 5~7.5° | 7.5~10° | 10~12.5° | 12.5~15° |
η | 1 | 0.95 | 0.9 | 0.85 | 0.8 | 0.7 |
3、附表 输送不同磨琢性物料时的推荐链速
物料的磨琢性 | 特大 | 大 | 中 | 小 | |
链速m/min | 推荐 | 10 | 15 | 20 | 30 |
**大 | 15 | 20 | 30 | 40 | |
4、附表 输送不同物料的推荐链速
物料 | 生物细粉或水泥成品 | 熟料细粉或水泥成品 | 生料或熟料粗粉回磨 | |
料温 | ＜60℃ | 60～120℃ | 60℃ | 60～120℃ |
**适链速（m/min） | 15～20 | 10～13.5 | 10～12 | 10 |
**大链速（m/min） | 25 | 15 | 13.5 | 12 |

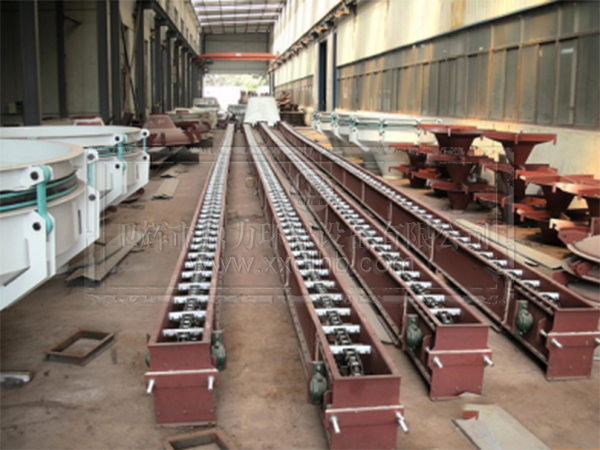

配图
10.2 埋刮板输送机
简要介绍
埋刮板输送机是一种借助于在封闭的壳体内运动着的刮板链条而使散体物料按预定目标输送的运输设备。它具有体积小、密封性好、刚性强、工艺布置灵活、安装维修方便、并能多点加料和多点卸料等优点，显著改善了工人的劳动条件，防止了环境污染。
埋刮板输送机主要用来输送物料容重0.2～1.8t/m3、温度低于100℃、含水率不高于5%（以手捏成团撒手后仍能松散）的物料，如碎煤、灰、水泥、粮食、化肥等，不宜输送的物料有高温、有毒、易爆、粘性强、悬浮性流动性*强、*脆易破碎的物料。
形式与型号
型式 | 水平型 | 垂直型 | Z型 | 平面环型 | 立面环型 | 扣环型 |
代号 | MS | MC | MZ | MP | ML | MK |
倾斜角度 | 0～25° | 0～90° | 60～90° | － | － | 60～90° |
水平型 垂直型 Z型 Z型
平面环型 立面环型 扣环型
规格型号与技术性能
型号 | 速度 m/s | 输送量 m3/h | 料密度 t/m3 | L=10m 功率KW | L=20m 功率KW | L=30m 功率KW | L=40m 功率KW | L=50m 功率KW | **大 功率KW |
MS16 | 0.16 | 11 | 1.0 | 0.8 | 1.6 | 2.1 | 3.1 | 3 | |
0.20 | 13 | 1.0 | 1.0 | 2.0 | 3.0 | 4.0 | 4 | ||
0.25 | 16 | 1.0 | 1.3 | 2.5 | 3.7 | 5.0 | 5.5 | ||
0.32 | 20 | 1.0 | 1.6 | 3.1 | 4.7 | 6.3 | 7.5 | ||
MS20 | 0.16 | 16 | 1.0 | 1.2 | 2.3 | 3.5 | 4.7 | 5.5 | |
0.20 | 20 | 1.0 | 1.5 | 3.0 | 4.5 | 6.0 | 7.5 | 7.5 | |
0.25 | 25 | 1.0 | 1.9 | 3.7 | 5.6 | 7.0 | 11 | ||
0.32 | 32 | 1.0 | 2.3 | 4.7 | 7.0 | 9.4 | 11 | ||
MS25 | 0.16 | 25 | 1.0 | 1.6 | 3.1 | 4.6 | 6.2 | 7.7 | 7.5 |
0.20 | 32 | 1.0 | 2.0 | 3.9 | 5.9 | 7.9 | 9.3 | 11 | |
0.25 | 40 | 1.0 | 2.5 | 4.9 | .4 | 9.8 | 12.3 | 15 | |
0.32 | 50 | 1.0 | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.5 | |
MS32 | 0.16 | 41 | 1.0 | 2.8 | 5.7 | 8.5 | 11.3 | 14.2 | 15 |
0.20 | 52 | 1.0 | 3.5 | 7.1 | 10.6 | 14.2 | 17.7 | 18.5 | |
0.25 | 64 | 1.0 | 4.4 | 8.9 | 13.3 | 17.7 | 22 | ||
0.32 | 82 | 1.0 | 5.7 | 11.3 | 17.0 | 22.7 | 28.4 | 30 | |
0.40 | 104 | 1.0 | 7.7 | 15.5 | 32.2 | 30.9 | 37 | ||
0.50 | 129 | 1.0 | 9.7 | 19.3 | 29.0 | 38.6 | 45 | ||
0.63 | 162 | 1.0 | 12.2 | 24.3 | 36.5 | 48.7 | 55 | ||
0.80 | 206 | 1.0 | 15.5 | 30.9 | 46.4 | 61.8 | 75 | ||
MS40 | 0.16 | 58 | 1.0 | 3.8 | 7.6 | 11.4 | 15.2 | 18.5 | |
0.20 | 73 | 1.0 | 4.8 | 9.5 | 14.3 | 19.0 | 22 | ||
0.25 | 91 | 1.0 | 5.9 | 11.9 | 17.8 | 23.8 | 29.7 | 30 | |
0.32 | 116 | 1.0 | 7.6 | 15.2 | 22.8 | 30.4 | 37 | ||
0.40 | 145 | 1.0 | 10.1 | 20.1 | 30.2 | 40.3 | 45 | ||
0.50 | 181 | 1.0 | 12.6 | 25.2 | 37.7 | 50.3 | 55 | ||
0.63 | 229 | 1.0 | 15.9 | 31.7 | 47.6 | 63.4 | 75 | ||
0.80 | 290 | 1.0 | 20.1 | 40.3 | 60.4 | 75 | |||
MS50 | 0.20 | 101 | 1.0 | 6.6 | 13.2 | 19.9 | 26.5 | 33.1 | 37 |
0.25 | 126 | 1.0 | 8.3 | 16.6 | 24.8 | 33.1 | 41.4 | 45 | |
0.32 | 161 | 1.0 | 10.6 | 21.2 | 31.8 | 42.4 | 53.0 | 55 | |
0.40 | 202 | 1.0 | 14.2 | 28.4 | 42.6 | 56.8 | 71.0 | 75 | |
0.50 | 256 | 1.0 | 17.8 | 35.6 | 53.4 | 71.2 | 75 | ||
0.63 | 318 | 1.0 | 22.4 | 44.8 | 67.2 | 75 | |||
0.80 | 403 | 1.0 | 28.4 | 56.8 | 75 | ||||
MS63 | 0.20 | 159 | 1.0 | 8.6 | 17.1 | 25.6 | 34.2 | 37 | |
0.25 | 199 | 1.0 | 10.7 | 21.4 | 32.1 | 42.8 | 45 | ||
0.32 | 254 | 1.0 | 13.7 | 27.3 | 41.0 | 54.7 | 55 | ||
0.40 | 318 | 1.0 | 21.1 | 42.1 | 63.2 | 75 | |||
0.50 | 397 | 1.0 | 26.3 | 52.7 | 79.0 | 90 | |||
MS80 | 0.20 | 242 | 1.0 | 15.7 | 31.3 | 37 | |||
0.25 | 302 | 1.0 | 19.6 | 39.1 | 45 | ||||
0.32 | 387 | 1.0 | 25.1 | 50.1 | 55 | ||||
0.40 | 484 | 1.0 | 33.5 | 67.1 | 75 | ||||
0.50 | 605 | 1.0 | 41.9 | 83.8 | 90 |
注：表中输送量按物料输送效率为70%计算得出，功率按物料的内摩擦角45°、外摩擦角31°计算，物料密度增大时功率应成比例增大。

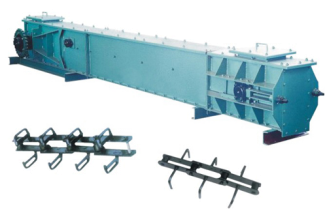

配图
